UNStudio en colaboración con MDT-tex crean el refugio ‘Living in Space’ para la exposición Techtextil en la ciudad de Frankfurt

Prototype II, Techtextil, Frankfurt, Alemania, 2017

Para la exposición Techtextil ‘Living in Space’ UNStudio en colaboración con MDT-tex han creado el concepto Prototype II, un refugio modular el cual contempla la forma en que algún día podríamos habitar en la luna o en Marte.

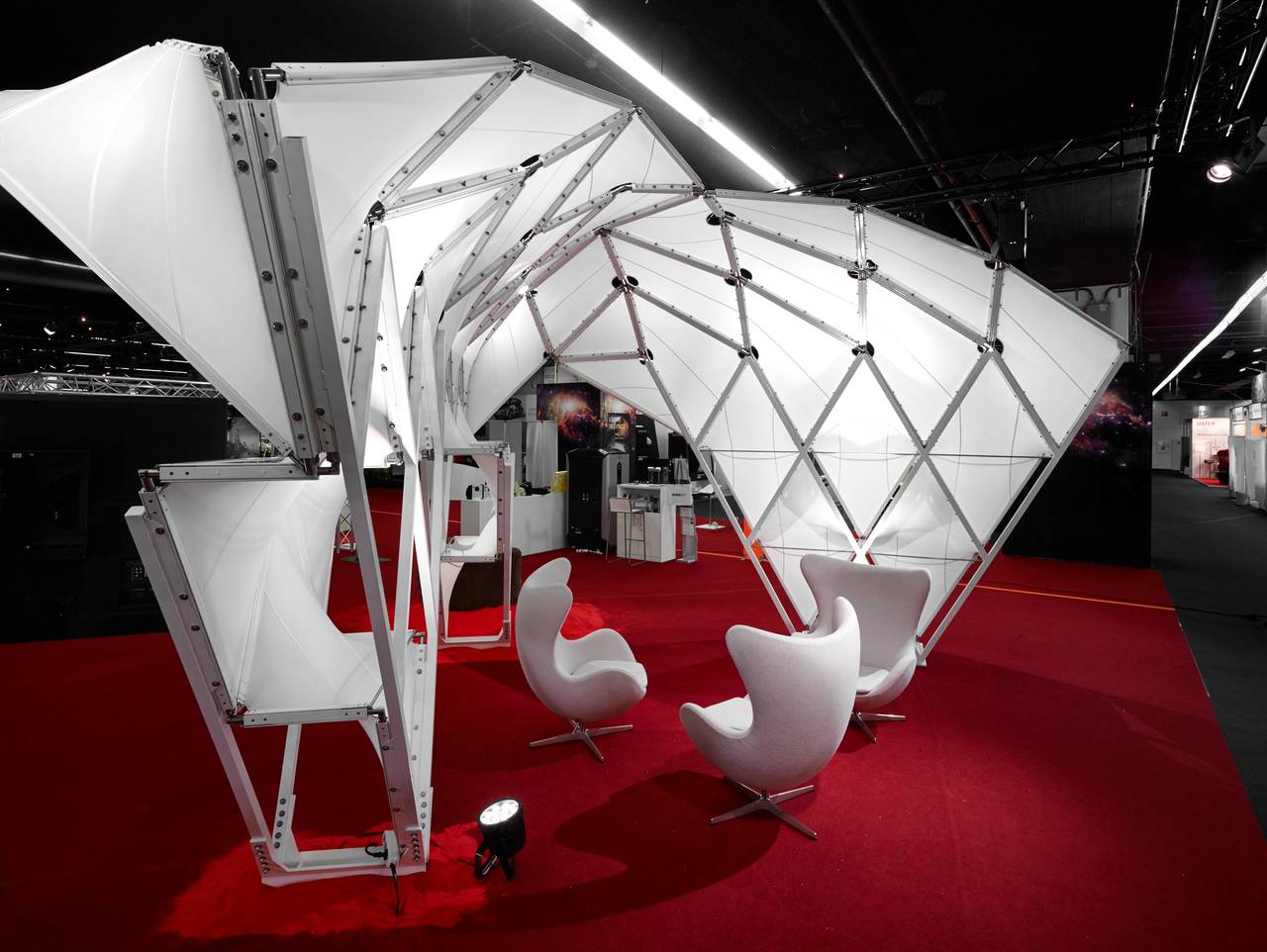

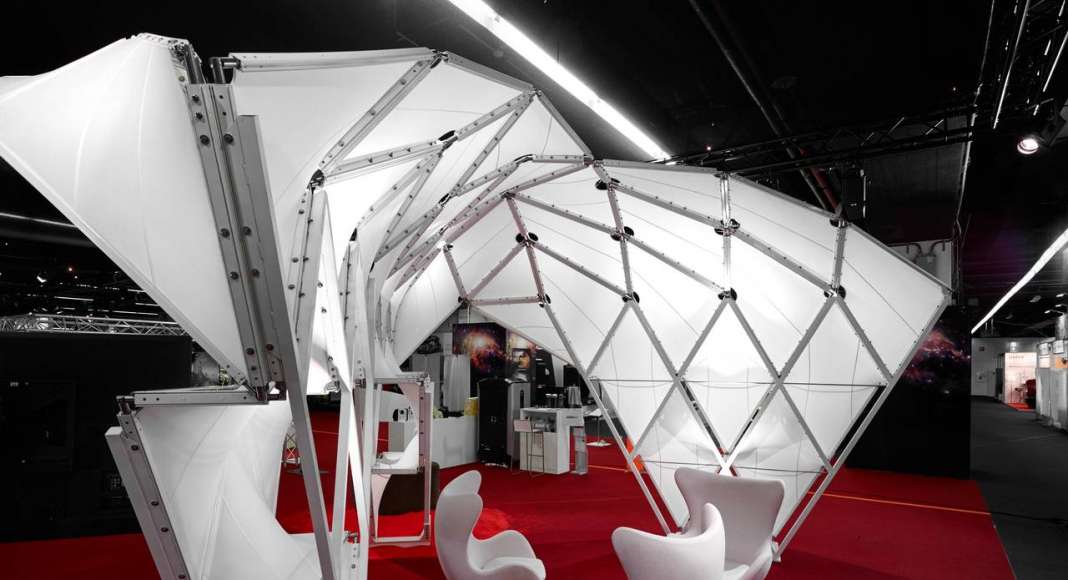

Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker

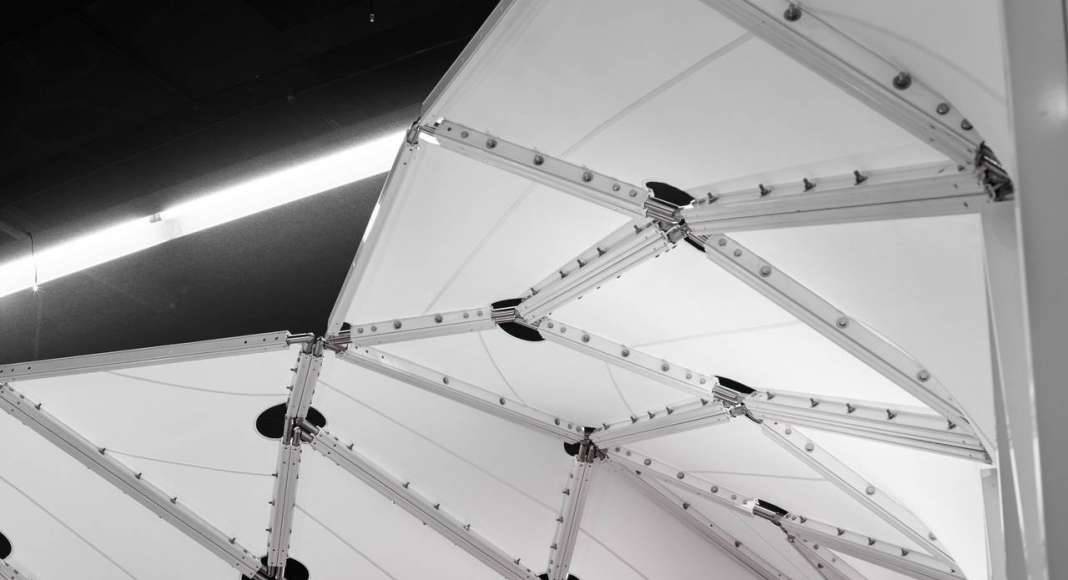

Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker

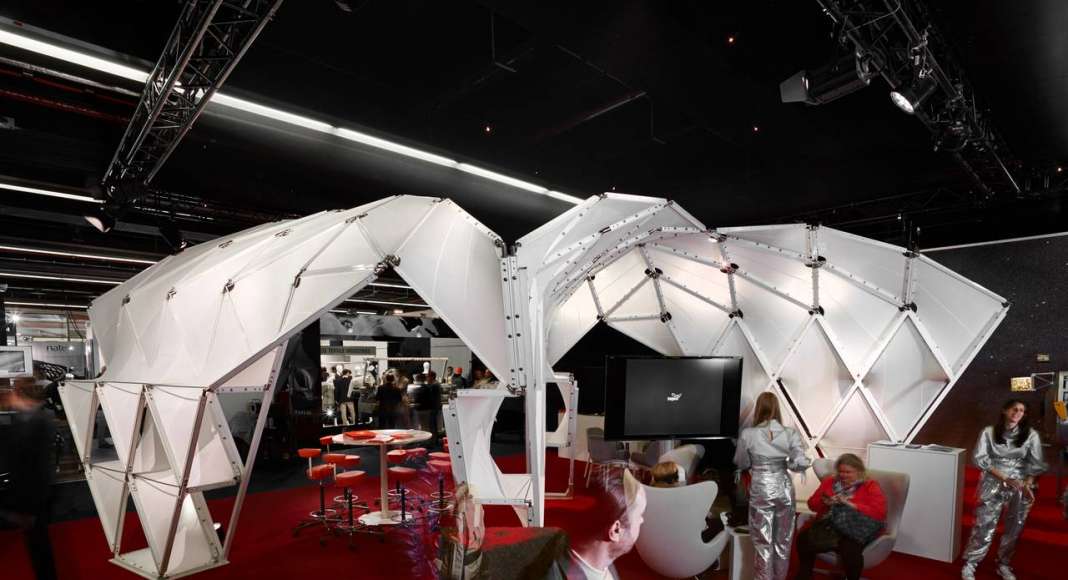

El diseño ha sido inspirado por las estructuras plegables y la necesidad de transportarlo de forma compacta y ligera hacia el espacio. En la instalación Techtextil el pabellón autosuficiente sirve como un espacio en el cual los asistentes pueden experimentar un viaje a Marte en realidad virtual — como es representado por los co-expositores de la Agencia Espacial Europea (ESA) y el Centro Aeroespacial de Alemania (DLR).

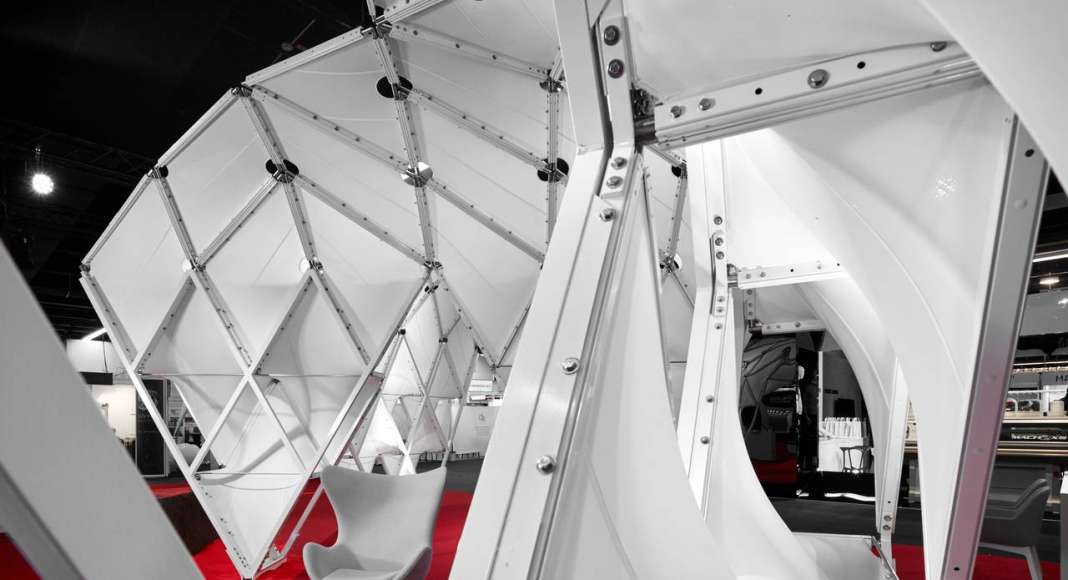

Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker

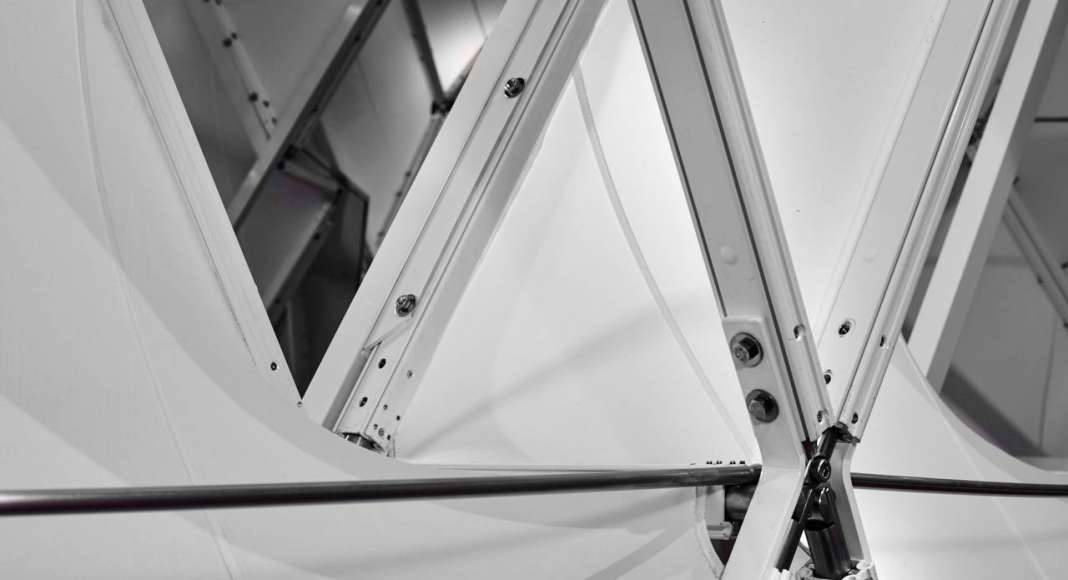

Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker

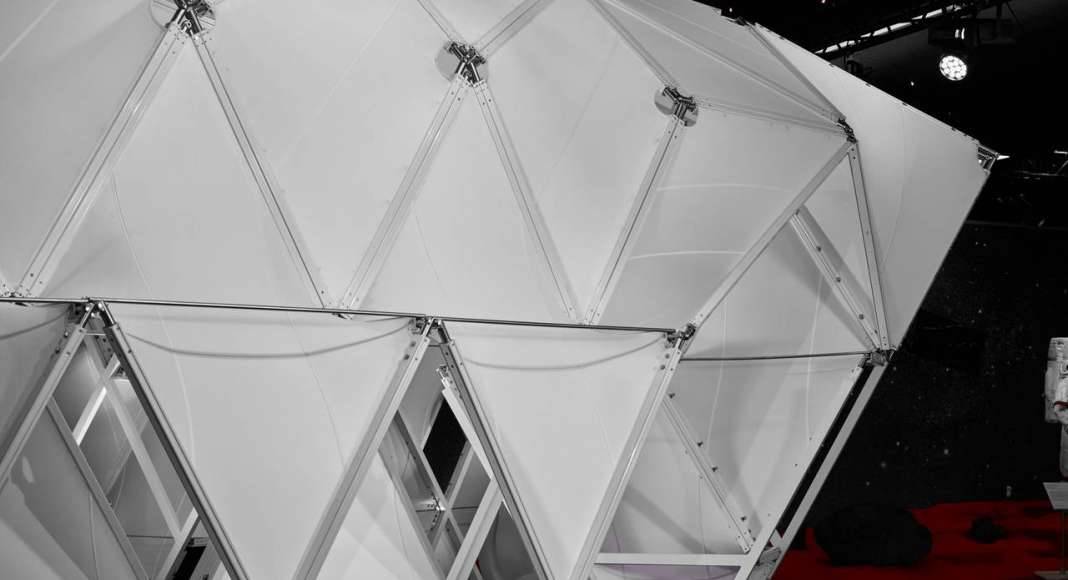

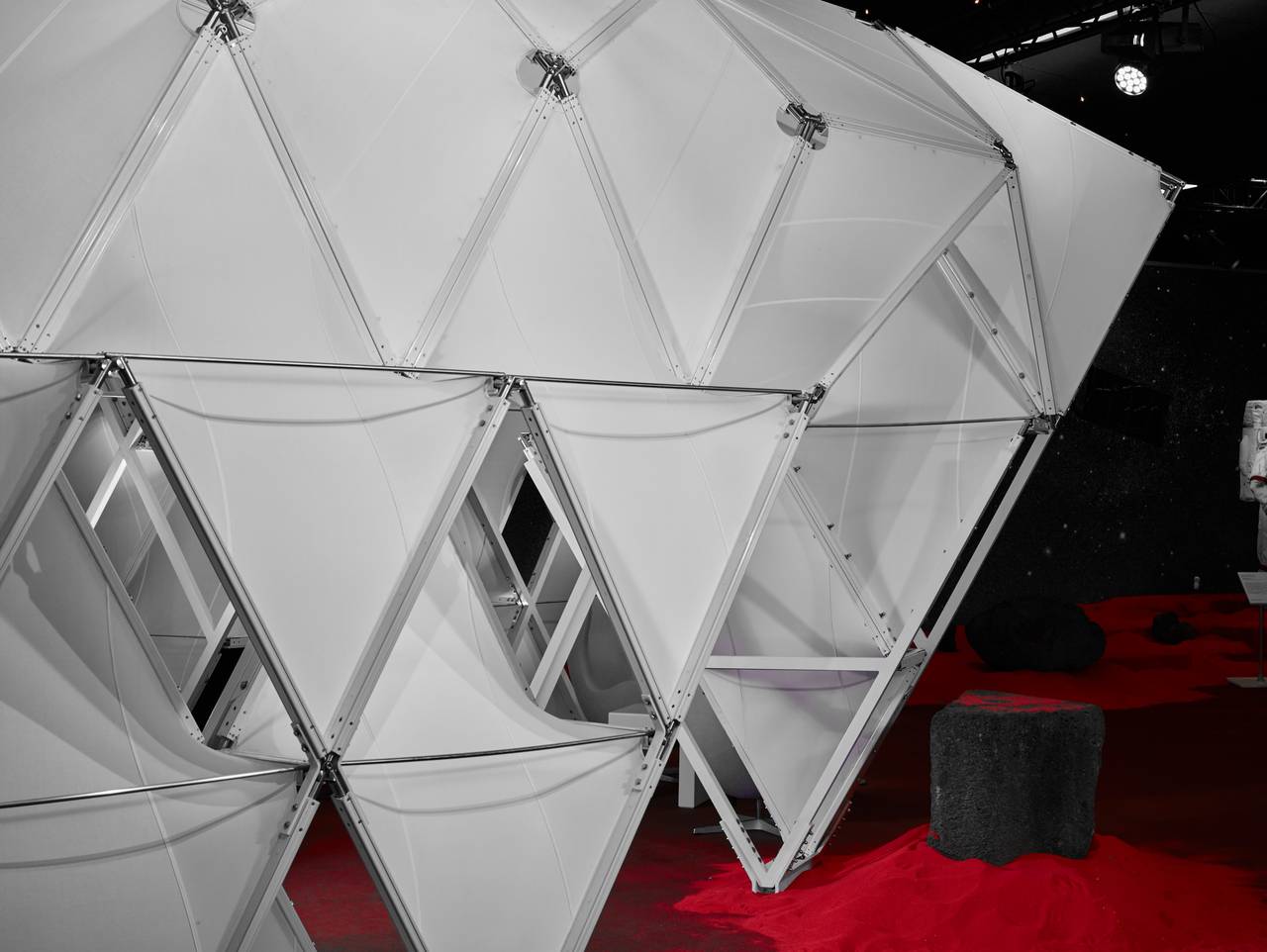

El componente principal del material del refugio es una membrana de PTFE. Un textil del más alto desempeño, La membrana PTFE proporciona una cubierta duradera, pero ligera y translúcida. Como textil el PTFE proporciona más usos y una flexibilidad formal en comparación con otros materiales arquitectónicos, tales como los compuestos o los metales ligeros. Sin embargo, como cualquier otro textil, el PTFE puede ser tejido a la medida — con tejidos abiertos y la integración de color — para satisfacer las necesidades de cualquier proyecto de recubrimiento o pabellón. Cuando es utilizado en el contexto de la arquitectura, los textiles pueden ser combinados con otros materiales para permitir una forma fija y conexiones sólidas. Al igual que su prototipo predecesor, Eye_Beacon, Prototype II utiliza un marco de aluminio y acero en cada panel para lograr esto.

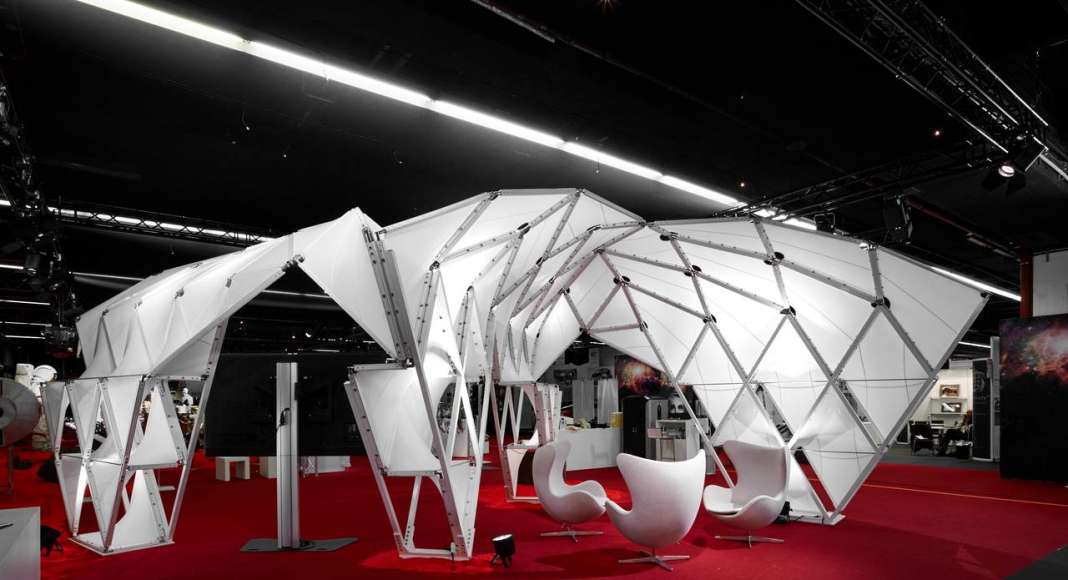

Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker

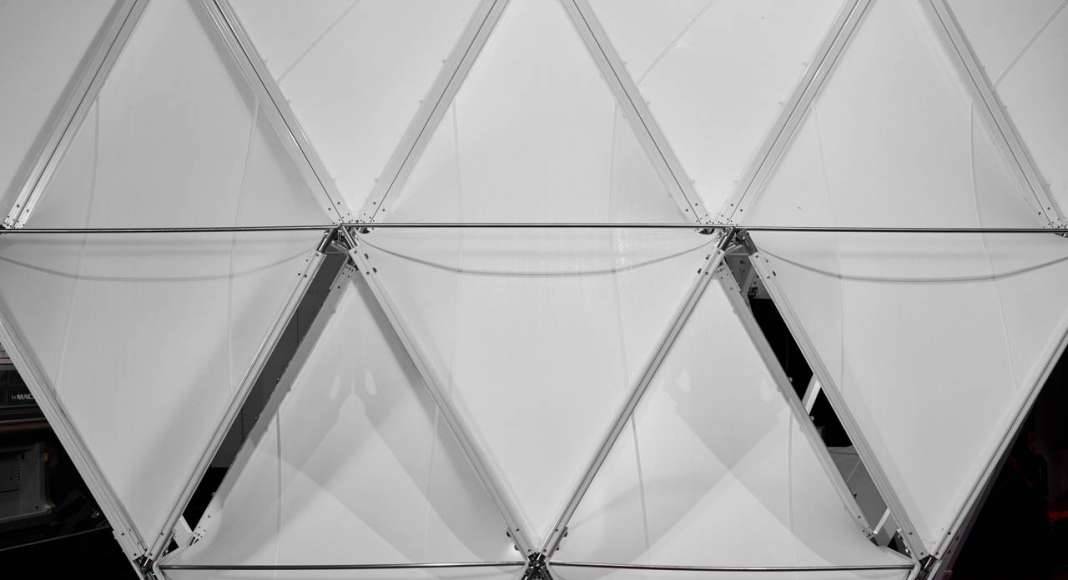

Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker

Tanto los conceptos Eye_Beacon como Prototype II son prototipos para un sistema estructural de membrana multifuncional, denominado ‘Cirrus’, el cual está siendo desarrollado actualmente en una colaboración entre UNStudio y MDT-tex. La estrategia del marco a base de membranas utilizada en cada uno de estos prototipos será desarrollada a profundidad y optimizada para servir como fachada, un segundo revestimiento o una estructura para un refugio.

Eye_Beacon Pavilion for the Amsterdam Light by UNStudio and MDT-tex : Photo © Janus van den Eijnden
Eye_Beacon Pavilion for the Amsterdam Light by UNStudio and MDT-tex : Photo © Janus van den Eijnden

PTFE (Polytetrafluoroethylene)

La tela de PTFE especialmente desarrollada por MDT-tex difiere de los materiales para membranas, rígidos, duros y de pliegues sensibles habituales hechos de recubrimientos de PTFE o de cristal laminado, aramida o poliéster, telas de fibra, porque consiste de múltiples filamentos de PTFE, que se forman a partir de una pluralidad de tejidos de fibras continuas.

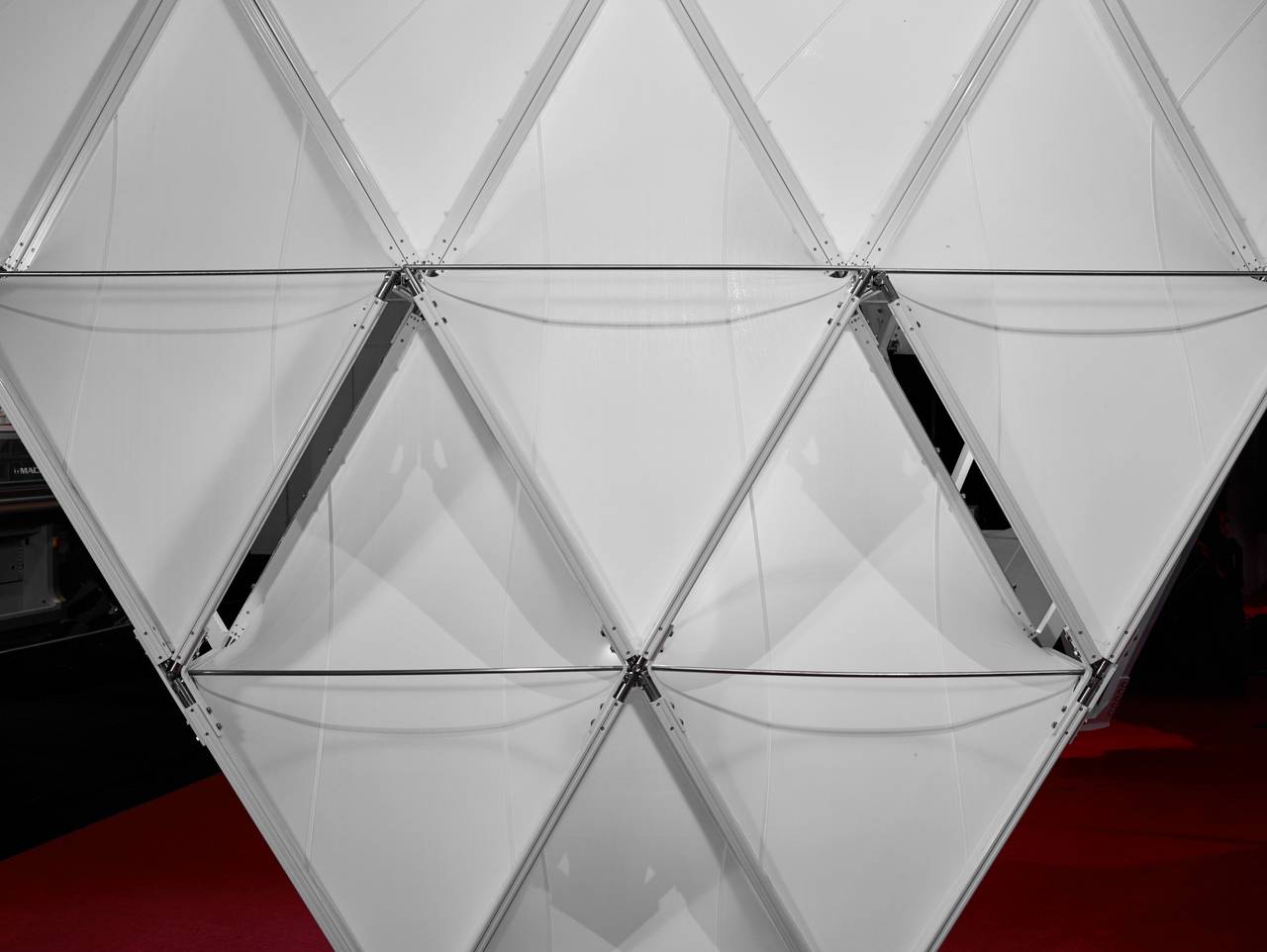

Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker
Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker

La tela de PTFE cuenta con grandes ventajas sobre las telas de poliéster recubiertas de PVC. La alta transmisión de la luz de hasta un 40% en combinación con sus excelentes propiedades de auto limpieza se relaciona perfectamente con los requerimientos materiales específicos. La tela PTFE diseñada por MDT-tex ha demostrado propiedades anti-adhesivas (‘efecto de auto limpieza’), lo cual significa que ningún contaminante se adhiere a las fibras. Adicionalmente, la tela se caracteriza por su baja extensibilidad, resistencia a las altas temperaturas (desde -200° hasta + 327° C) y una muy baja tensión superficial (polaridad).

Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker
Prototype II, Techtextil, Frankfurt, Alemania, 2017 by UNStudio and MDT-tex : Photo © Olaf Becker

El PTFE (también conocido bajo el nombre de la marca Teflón) es extremadamente resistente a los químicos, al clima, a la radiación UV y a las variaciones de la temperatura. Adicionalmente es inflamable y auto extinguible (clasificación B1) y cuenta con una muy baja conductividad eléctrica y térmica. Estas propiedades sobresalientes primero atrajeron la atención de los ingenieros aeroespaciales. Desde entonces, el Teflón y los materiales relacionados han acompañado la historia de los viajes al espacio Americanos – como aislante de cables y revestimientos térmicos, o como capa protectora en los trajes espaciales. En las misiones Apollo, las bolsas para las rocas y arena lunares fueron recubiertas con Teflón y PTFE y aún es utilizada para proteger los diversos materiales en los viajes espaciales en la actualidad.

Prototype II, Techtextil, Frankfurt, Alemania, 2017

Cliente: MDT-tex
Localización: Frankfurt, DE
Área del pabellón: 51 m²
Volumen del pabellón: 80 m³
Superficie del pabellón: 25 m²
Programa: Stand / pabellón
Estatus: Completado

Créditos

Diseño
UNStudio: Ben van Berkel en colaboración con Rob Henderson, William de Boer, Piotr Kluszczynski, Ke Quan

Creador
MDT-tex: Markus Müller-Feist, Dr. Shankar Jha, Samer Alqutifani y Gennadi Rosin



Facebook Twitter Instagram Flickr LinkedIn YouTube Vimeo

Para mayores informes, por favor consultar: www.unstudio.com | www.mdt-tex.com | techtextil.messefrankfurt.com



Photo credits: © Olaf Becker and © Janus van den Eijnden

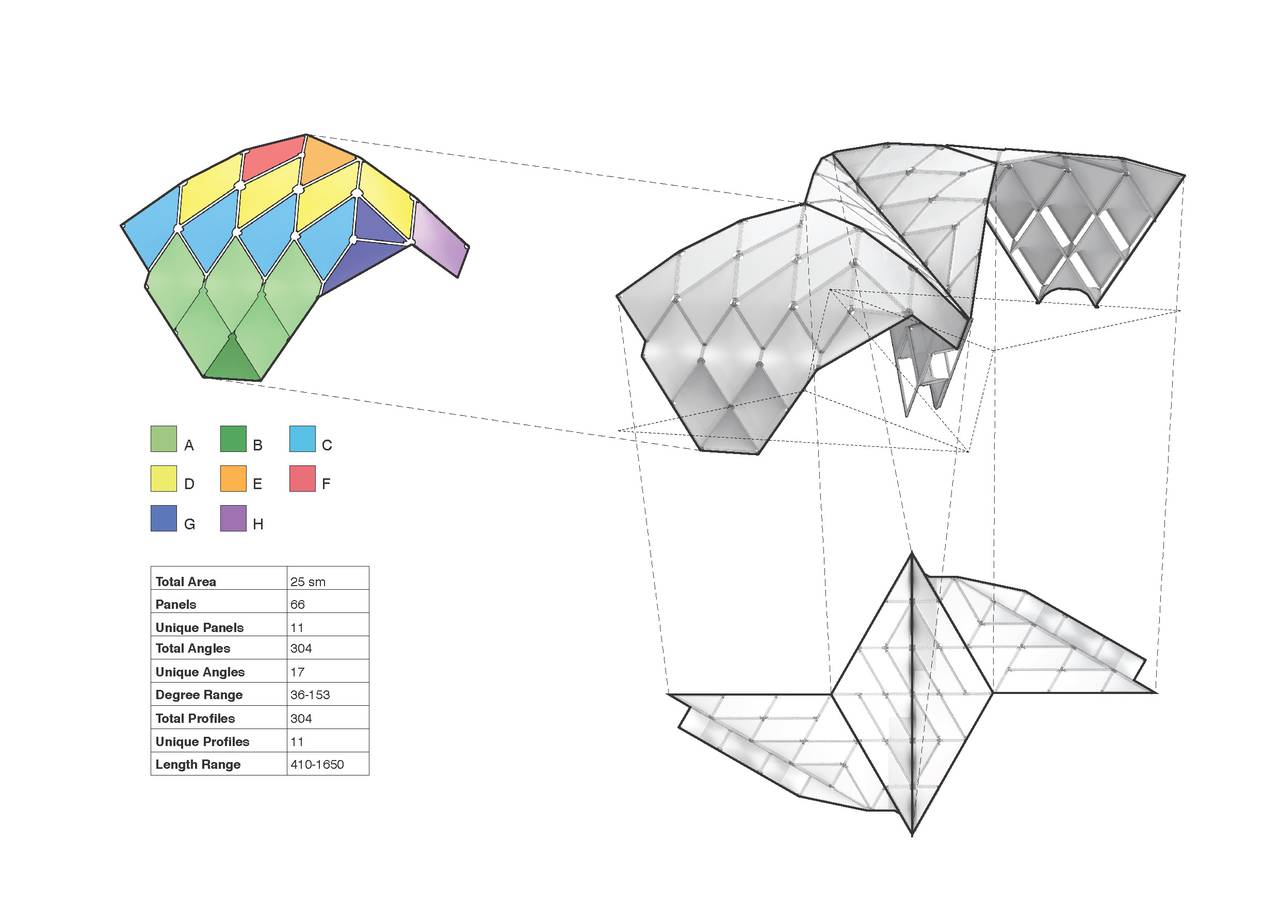

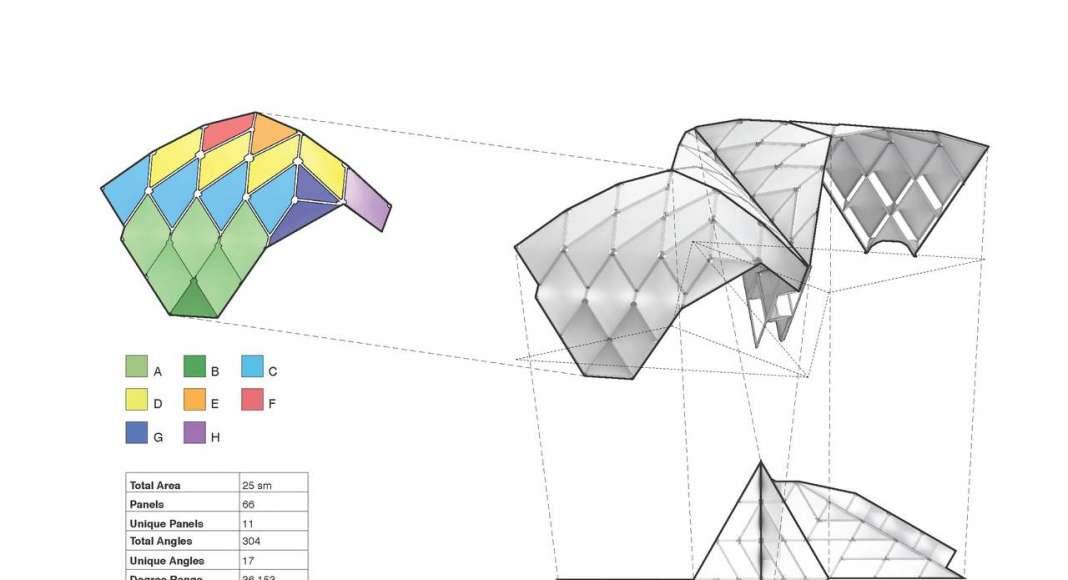

Diagram: © UNStudio and © MDT-tex
